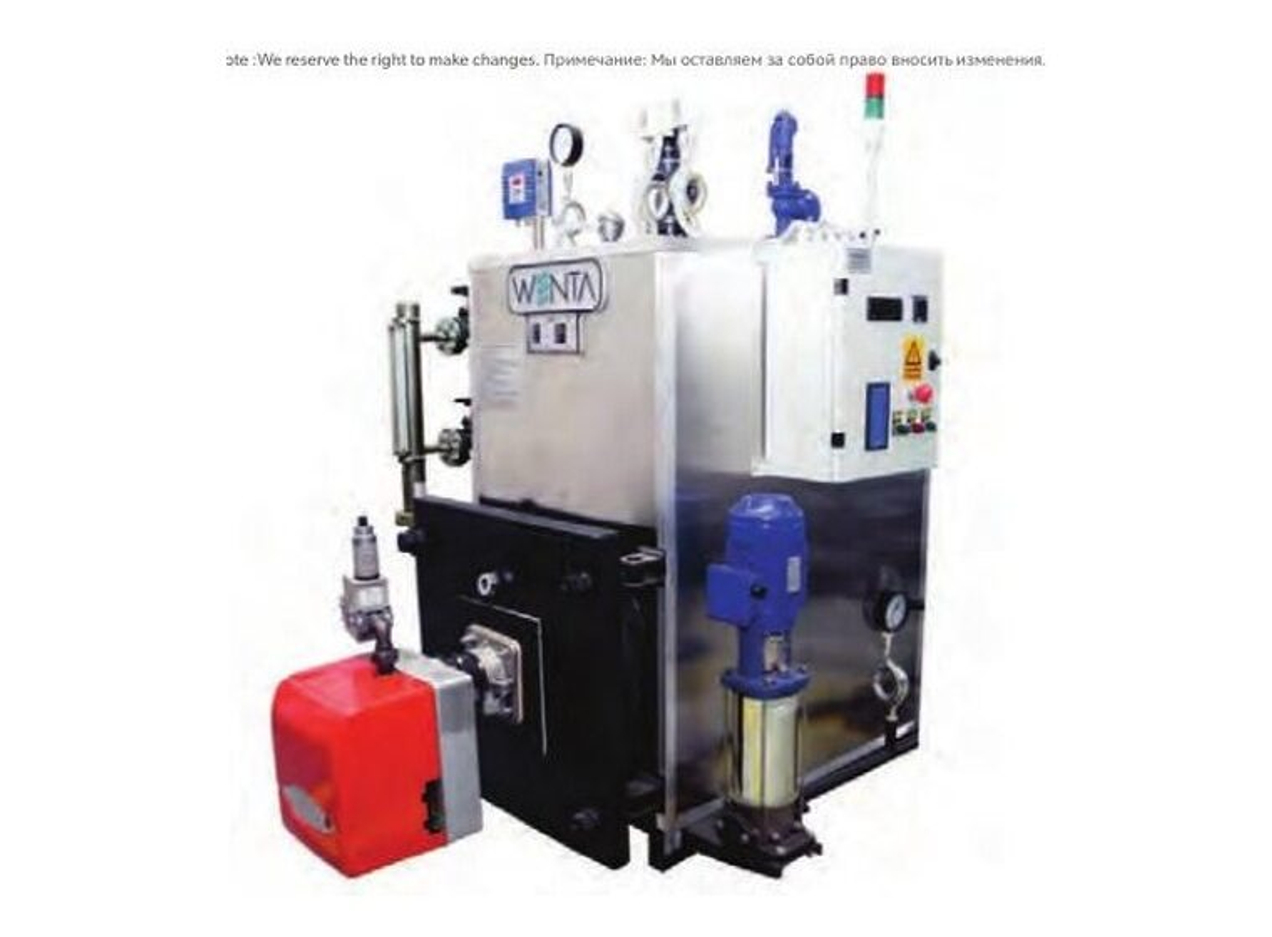

Водоподготовку для паровой котельной нельзя выбирать как отдельный фильтр уже после заказа котла. Её производительность и состав зависят от качества исходной воды, паропроизводительности, рабочего давления, режима продувки и количества возвращаемого конденсата.
Поэтому котёл, питательный контур и водоподготовку нужно рассматривать как одну систему. Универсальной схемы, подходящей любой котельной, не существует.
Какая вода используется в паровой котельной
При подготовке технического задания важно различать несколько потоков:
- исходная вода — вода из водопровода, скважины или другого источника до обработки;
- подпиточная вода — обработанная вода, компенсирующая пар, продувку и другие потери;
- конденсат — вода, образовавшаяся после использования пара и возвращаемая от потребителей;
- питательная вода — поток, поступающий к котлу и обычно состоящий из подготовленной подпитки и возвращаемого конденсата;
- котловая вода — вода, находящаяся внутри котла в процессе работы.
Для каждого потока могут устанавливаться разные требования и точки контроля.
Почему качество воды важно
Примеси в воде могут вызывать несколько типов проблем.
Отложения на поверхностях нагрева
Соли жёсткости и другие соединения способны образовывать отложения. Они ухудшают передачу тепла и могут привести к локальному перегреву металла.
Коррозия
Растворённые газы и неподходящий водно-химический режим могут способствовать коррозии котла, баков, трубопроводов и конденсатной системы.
Вспенивание и унос котловой воды
Накопление растворённых веществ и загрязнений может повлиять на уровень воды и качество пара. Вместе с паром в систему могут попадать капли котловой воды и содержащиеся в ней примеси.
Загрязнение от возвращаемого конденсата
Конденсат от технологического потребителя может контактировать с продуктом, маслом или моющими веществами. Такой поток нельзя возвращать в питательный контур без проверки.
Почему нельзя взять универсальную таблицу требований
Допустимые показатели воды зависят от:
- конструкции котла или парогенератора;
- рабочего давления;
- тепловой нагрузки поверхностей нагрева;
- режима работы;
- материалов оборудования;
- доли подпиточной воды;
- требований производителя;
- применимых проектных и эксплуатационных норм.
Поэтому значения жёсткости, щёлочности, проводимости, pH и других показателей должны приниматься из документации конкретного оборудования и расчёта водно-химического режима. Переносить цифры от другой котельной без проверки нельзя.
Какие данные нужны по исходной воде
Схему начинают с лабораторного анализа источника. Перечень показателей согласовывается с проектировщиком водоподготовки, но обычно требуется оценить:
- общую жёсткость;
- щёлочность;
- pH;
- электропроводность или общее содержание растворённых веществ;
- взвешенные примеси и мутность;
- железо и марганец;
- хлориды и другие значимые соли;
- органические загрязнения;
- температуру воды;
- сезонные изменения состава.
Для воды из скважины и воды из централизованной сети набор показателей и схема обработки могут различаться. Одного общего заключения «вода питьевая» для подбора котельной недостаточно.
Производительность системы водоподготовки
Производительность установки нельзя приравнивать к паропроизводительности котла без расчёта. Нужно составить водный баланс:
- сколько пара уходит потребителям;
- какая часть конденсата возвращается;
- сколько воды теряется с продувкой;
- есть ли утечки и технологические сбросы;
- какой запас воды требуется на запуск и изменение нагрузки;
- сколько часов в сутки и дней в году работает котельная.
Чем меньше возвращается пригодного конденсата, тем больше требуется подготовленной подпиточной воды. Если нагрузка меняется, проверяют не только средний, но и максимальный часовой расход.
Возврат конденсата
Возврат чистого конденсата может уменьшить потребность в подпиточной воде и сохранить часть содержащегося в нём тепла. Но возвращаемый поток должен быть проверен по качеству.
Для расчёта указывают:
- расход возвращаемого конденсата;
- температуру и давление;
- длину и конфигурацию конденсатной линии;
- возможность попадания технологического продукта;
- режим работы потребителей;
- необходимость контроля и отвода загрязнённого конденсата.
Если чистота конденсата не гарантирована, предусматривают контроль качества и сценарий, при котором загрязнённый поток не поступает в питательный бак.
Из каких этапов может состоять водоподготовка
Точный набор оборудования выбирается по анализу воды и требованиям котла. В зависимости от проекта система может включать следующие этапы.
Предварительная фильтрация
Удаляет механические примеси и защищает последующее оборудование. Тип фильтра зависит от источника и загрязнённости воды.
Удаление железа и других примесей
Применяется только при соответствующих результатах анализа. Оборудование и реагенты подбираются под фактический состав воды.
Умягчение
Используется для снижения содержания солей жёсткости. Достаточно ли одного умягчения, определяется требованиями конкретного котла и рабочим давлением.
Обессоливание
Если требуется снизить общее содержание растворённых веществ, может применяться мембранное или иное обессоливание. Необходимость и состав предварительной обработки рассчитываются отдельно.
Деаэрация
Предназначена для уменьшения содержания растворённых газов в питательной воде. Выбор термической, вакуумной или другой схемы зависит от параметров котельной.
Химическая коррекция
Дозирование реагентов может применяться для поддержания требуемого водно-химического режима. Тип реагента и дозировка назначаются специалистом по результатам анализа и требованиям оборудования.
Контроль и отбор проб
Проект определяет точки отбора проб, контролируемые показатели и периодичность измерений. Автоматические приборы не отменяют регламентного лабораторного контроля.
Питательный бак и насосы
Питательный или конденсатный бак принимает подготовленную воду и возвращаемый конденсат. Его объём и режим работы согласовываются с производительностью котла, графиком потребления и резервом воды.
При выборе питательных насосов учитывают:
- требуемый расход;
- давление в котле;
- потери в трубопроводах и арматуре;
- температуру питательной воды;
- условия всасывания;
- режим управления уровнем;
- требования к резервированию.
Насос нельзя подбирать только по паропроизводительности или диаметру присоединения котла.
Продувка котла
Во время парообразования часть растворённых веществ остаётся в котловой воде и постепенно концентрируется. Для поддержания заданного режима применяется продувка.
Её расход и способ управления определяются расчётом и результатами контроля воды. Недостаточная продувка может привести к накоплению примесей, а избыточная увеличивает потери воды и тепла.
В проекте также решают вопросы охлаждения или использования тепла продувочной воды и её безопасного отвода.
Что включить в техническое задание
Для расчёта водоподготовки и питательного контура передайте:
- модель или предполагаемую серию котла;
- паропроизводительность;
- рабочее давление;
- режим работы котельной;
- результаты анализа исходной воды;
- источник и доступный расход воды;
- ожидаемую долю возврата конденсата;
- анализ конденсата при действующем производстве;
- риск загрязнения конденсата;
- температуру поступающей воды и конденсата;
- требования потребителей к качеству пара;
- имеющееся оборудование при модернизации;
- ограничения по площади, электропитанию и дренажу;
- требования к резерву насосов и водоподготовки.
Типичные ошибки
- Заказывать котёл до получения анализа воды.
- Считать питьевую воду автоматически пригодной для парового котла.
- Использовать универсальные показатели от другого объекта.
- Приравнивать расход подпиточной воды к паропроизводительности без водного баланса.
- Считать весь конденсат чистым и пригодным для возврата.
- Подбирать только умягчитель без проверки необходимости других стадий.
- Не учитывать сезонное изменение исходной воды.
- Не предусматривать отбор проб и текущий контроль.
- Игнорировать продувку и отвод стоков.
- Не проверять комплектность баков, насосов и дозирующего оборудования.
Частые вопросы
Можно ли подавать в паровой котёл водопроводную воду?
Нельзя принимать такое решение без анализа воды и требований выбранного оборудования. Питьевое качество не означает соответствие требованиям парового котла.
Достаточно ли установки умягчения?
Иногда умягчение является частью подходящей схемы, но в других случаях дополнительно требуются обессоливание, деаэрация, дозирование или специальная предварительная обработка. Решение зависит от анализа и параметров котла.
Отменяет ли возврат конденсата водоподготовку?
Нет. Даже при высокой доле возврата остаётся подпитка, потери и необходимость контролировать качество конденсата и питательной воды.
Какие показатели воды считать допустимыми?
Допустимые значения принимаются из документации конкретного котла, проекта водно-химического режима и применимых требований. Универсальной таблицы для всех котлов нет.
Можно ли выбрать водоподготовку раньше котла?
Предварительную концепцию можно подготовить по анализу воды и предполагаемой нагрузке. Окончательная производительность и показатели должны быть согласованы с выбранной моделью и рабочим давлением.
Входит ли водоподготовка в поставку котла?
Это зависит от выбранной модели и согласованной комплектации. Наличие водоподготовки проверяют в спецификации конкретного проекта.
Исходные данные для проектирования
Для расчёта водоподготовки подготовьте анализ исходной воды, параметры пара и данные о возврате конденсата. Состав и требования проверяйте по документации выбранного оборудования и проекту.
