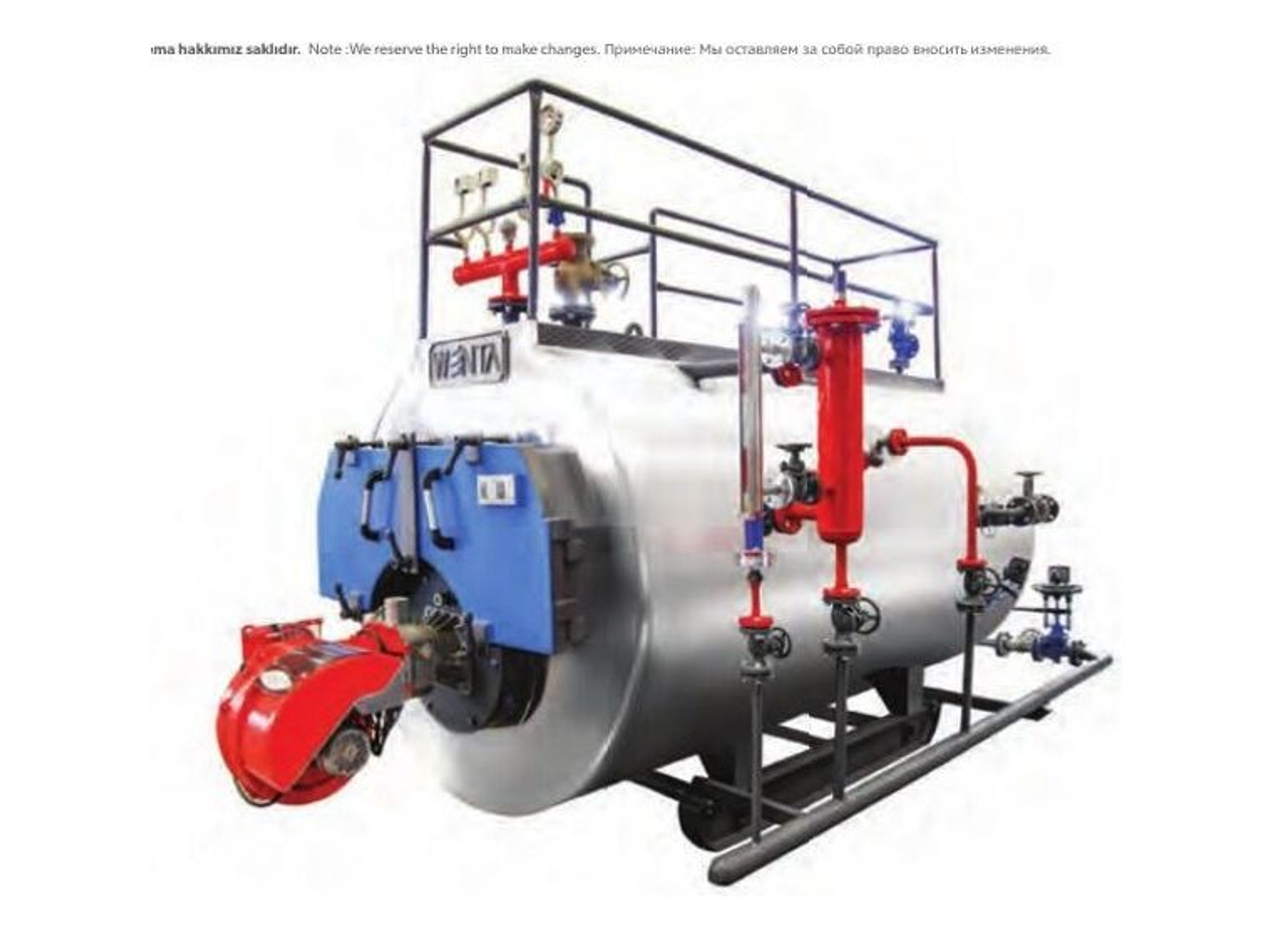

Паровой котёл и парогенератор решают общую задачу — обеспечивают технологический процесс паром. Но одинаковая производительность в килограммах в час ещё не делает два агрегата взаимозаменяемыми.
Для выбора нужно сравнить конструкцию, рабочее давление, режим потребления, требуемое качество пара, скорость изменения нагрузки, состав поставки и требования к водоподготовке. Название оборудования само по себе не заменяет технического расчёта.
Что именно сравнивается в этой статье
Сравниваются принципы выбора жаротрубного парового котла и комплектного парогенератора. Характеристики и применимость всегда уточняются по паспорту выбранной модели и проекту.
Короткий ориентир для выбора
Жаротрубный котёл обычно рассматривают для продолжительной централизованной паровой нагрузки и процессов, где важен запас воды и пара в корпусе. Комплектный парогенератор рассматривают, когда важны компактная поставка, автоматизация и быстрый выход на получение технологического пара.
Это предварительный ориентир, а не готовое решение. На практике выбор может измениться после проверки пиков потребления, давления, качества пара и режима работы.
Основные различия
| Критерий | Жаротрубный паровой котёл | Комплектный парогенератор |
|---|---|---|
| Характер нагрузки | Продолжительная и относительно стабильная паровая нагрузка | Периодическая или изменяющаяся нагрузка, быстрый запуск процесса |
| Водяной и паровой объём | Как правило, больше | Как правило, меньше для сопоставимой производительности |
| Реакция на пики | Запас пара и воды помогает проходить кратковременные изменения потребления | Реакция определяется конструкцией, горелкой и алгоритмом управления |
| Запуск | Нужно прогреть больший объём оборудования и воды | Время выхода на режим зависит от конструкции и должно подтверждаться паспортом |
| Комплектность | Состав котельной формируется по проекту | Комплектность уточняется в предложении производителя |
| Размещение | Проверяются корпус, горелка, площадка и сервисные зоны | Компактность установки не отменяет требований к подключению и обслуживанию |
| Водоподготовка | Определяется по давлению, конструкции и качеству исходной воды | Также обязательна; система может входить в согласованную комплектность |
Начинать нужно с потребителей пара
До выбора оборудования составляют перечень всех потребителей и фиксируют:
- требуемый расход пара каждого потребителя;
- рабочее давление на входе потребителя;
- допустимое снижение давления;
- температуру и состояние пара;
- требования к сухости и чистоте пара;
- продолжительность рабочего цикла;
- одновременность включения оборудования;
- пусковые и кратковременные пики;
- график работы смен и остановок.
Простое сложение паспортных расходов всех потребителей может завысить нагрузку, если они не работают одновременно. Использование только среднего расхода, наоборот, может скрыть пики. Для подбора нужен реальный временной график.
Паропроизводительность
Паропроизводительность указывается в килограммах или тоннах пара в час. Но сравнивать два значения можно только при одинаковых исходных условиях.
Нужно проверить:
- при каком давлении указана производительность;
- какая температура питательной воды принята;
- о насыщенном или перегретом паре идёт речь;
- включены ли собственные нужды котельной;
- как учитываются продувка и потери;
- соответствует ли горелка доступному топливу.
Рабочее давление и параметры пара
Котёл подбирают не по давлению в корпусе как отдельной цифре, а по параметрам, которые должны быть обеспечены у потребителя. Между котлом и оборудованием существуют потери давления в трубопроводах, арматуре и регулирующих устройствах.
Нужно определить:
- требуемое давление у наиболее удалённого потребителя;
- потери давления в паропроводе;
- необходимость редуцирования для разных участков;
- нужен ли насыщенный или перегретый пар;
- требования к отделению капельной влаги;
- допустимые колебания давления при изменении расхода.
Точное исполнение по давлению подтверждается документацией выбранной модели и проектом.
Постоянная или периодическая нагрузка
Если предприятие потребляет пар длительно и относительно равномерно, важны устойчивость давления, работа на продолжительной нагрузке и экономичность всего парового хозяйства.
Если пар требуется отдельными циклами, значение приобретают время подготовки установки, режим ожидания и способность автоматики отслеживать изменение потребления. При этом оборудование нельзя выбирать только по обещанию быстрого запуска: точный режим должен быть подтверждён производителем для выбранного исполнения.
Водоподготовка и возврат конденсата
Качество питательной воды влияет на обе конструкции. Требования определяются давлением, режимом работы, конструкцией оборудования, документацией производителя и проектом.
Для расчёта нужно знать:
- анализ исходной воды;
- расход подпитки;
- количество возвращаемого конденсата;
- температуру и качество конденсата;
- риск его загрязнения технологическим продуктом;
- предусмотренную схему продувки;
- режим работы питательных насосов.
Большая доля возврата чистого конденсата может изменить производительность водоподготовки и тепловой баланс котельной. Загрязнённый конденсат нельзя автоматически возвращать в питательный контур.
Основное и резервное оборудование
Если остановка подачи пара приводит к остановке производства, проектировщик должен определить требуемый резерв. Возможны несколько схем:
- один рабочий и один резервный агрегат;
- несколько рабочих агрегатов с выделением резервной мощности;
- разделение постоянной и пиковой нагрузки;
- отдельные установки для независимых технологических линий.
Количество агрегатов выбирается по нагрузке, допустимому времени остановки и мощности, которая должна сохраниться при выводе одного оборудования из работы.
Что входит в паровую котельную кроме котла
В зависимости от проекта могут потребоваться:
- горелка и топливная арматура;
- система подготовки питательной воды;
- питательный или конденсатный бак;
- питательные насосы;
- арматура и приборы безопасности;
- сепарация пара;
- продувка и отвод стоков;
- экономайзер;
- дымоход;
- шкаф управления и диспетчеризация;
- паропроводы и система возврата конденсата.
Сравнивать цены двух агрегатов без одинаковой границы комплектности нельзя. В коммерческом предложении должно быть ясно, какие элементы входят в поставку, а какие относятся к проекту котельной.
Требования к размещению и эксплуатации
До заказа проверяют габариты и массу, монтажные проёмы, фундамент или площадку, сервисные расстояния, вентиляцию, дымоудаление, газоснабжение, электропитание и отвод воды.
Требования к регистрации, допуску персонала и эксплуатации определяются окончательными характеристиками оборудования и применимыми нормами. Нельзя делать вывод только по коммерческому названию «котёл» или «парогенератор».
Типичные ошибки
- Выбирать оборудование только по максимальным кг/ч.
- Не учитывать одновременность и пиковый расход потребителей.
- Сравнивать производительность при разных давлениях и температуре питательной воды.
- Игнорировать требования к сухости или чистоте пара.
- Считать, что вся обвязка входит в стандартную поставку.
- Не проверять водоподготовку и возврат конденсата.
- Не предусматривать резерв при непрерывном производстве.
- Не учитывать монтажные размеры и сервисный доступ.
- Выбирать горелку без подтверждённых параметров топлива.
Какие данные отправить для подбора
- назначение пара и отрасль предприятия;
- перечень потребителей;
- средний, максимальный и пиковый расход;
- рабочее давление у потребителей;
- насыщенный или перегретый пар;
- требования к качеству пара;
- продолжительность и периодичность работы;
- вид и параметры топлива;
- анализ исходной воды;
- долю и качество возвращаемого конденсата;
- требования к резервированию;
- план и ограничения помещения;
- желаемую границу комплектности.
Частые вопросы
Может ли парогенератор заменить паровой котёл?
Иногда может, если его производительность, давление, качество пара и режим работы соответствуют процессу. Решение принимается по конкретным характеристикам, а не по названию оборудования.
Какое оборудование быстрее выходит на получение пара?
Время выхода на режим зависит от конкретной модели, исходного состояния, давления и комплектации; его нужно подтверждать техническим предложением.
Подходит ли парогенератор для непрерывной работы?
Это определяется допустимым режимом конкретной модели, графиком нагрузки и требованиями производителя. Одной величины паропроизводительности для ответа недостаточно.
Обязательно ли возвращать конденсат?
Схема возврата определяется технологией и качеством конденсата. Возвращать можно только конденсат, соответствующий требованиям питательного контура и не загрязнённый продуктом.
Нужен ли резервный агрегат?
Он нужен, если проект требует сохранить подачу пара при обслуживании или неисправности основного оборудования. Требуемая резервная производительность определяется технологическим процессом.
Входит ли водоподготовка в комплект парогенератора?
Она может входить в согласованную комплектность. Фактический состав необходимо проверять в спецификации выбранной модели.
Проверка решения
Сопоставьте параметры потребителей, документацию выбранного оборудования и проектную схему. Окончательная комплектация и режим работы должны быть подтверждены производителем и проектировщиком.
