Один котёл или каскад: расчёт максимума, минимума и резерва N+1

Краткий ответ

Суммарная установленная мощность не отвечает на вопрос, что лучше — один котёл или каскад. Нужно проверить три разных критерия: покрытие зимнего максимума, устойчивую работу при минимальной потребности и остаточную мощность при отказе одного агрегата. В нашем учебном примере один FX1200 перекрывает 1 000 кВт, но имеет паспортный минимум 134 кВт при 80/60 °C; три FX450 могут работать с минимумом одного агрегата 44 кВт, однако при потере одного котла оставшиеся обеспечивают только 857,4 кВт.

1. Задача и исходные данные

Учебная нагрузка объекта: зимний максимум 1 000 кВт, минимальная нагрузка в межсезонье 70 кВт, температурный график 80/60 °C. Допускается работа одного агрегата без обязательного полного резерва; далее отдельно рассмотрим случай, когда проект требует полный N+1. Все нагрузки и требования к отказоустойчивости вымышлены, паспортные выходные мощности — данные каталога VESSEN 2026, версия 9.

Паспортные точки при 80/60 °C:

Используем именно полезную тепловую мощность, а не максимальный вход горелки или общий рекламный диапазон модуляции.

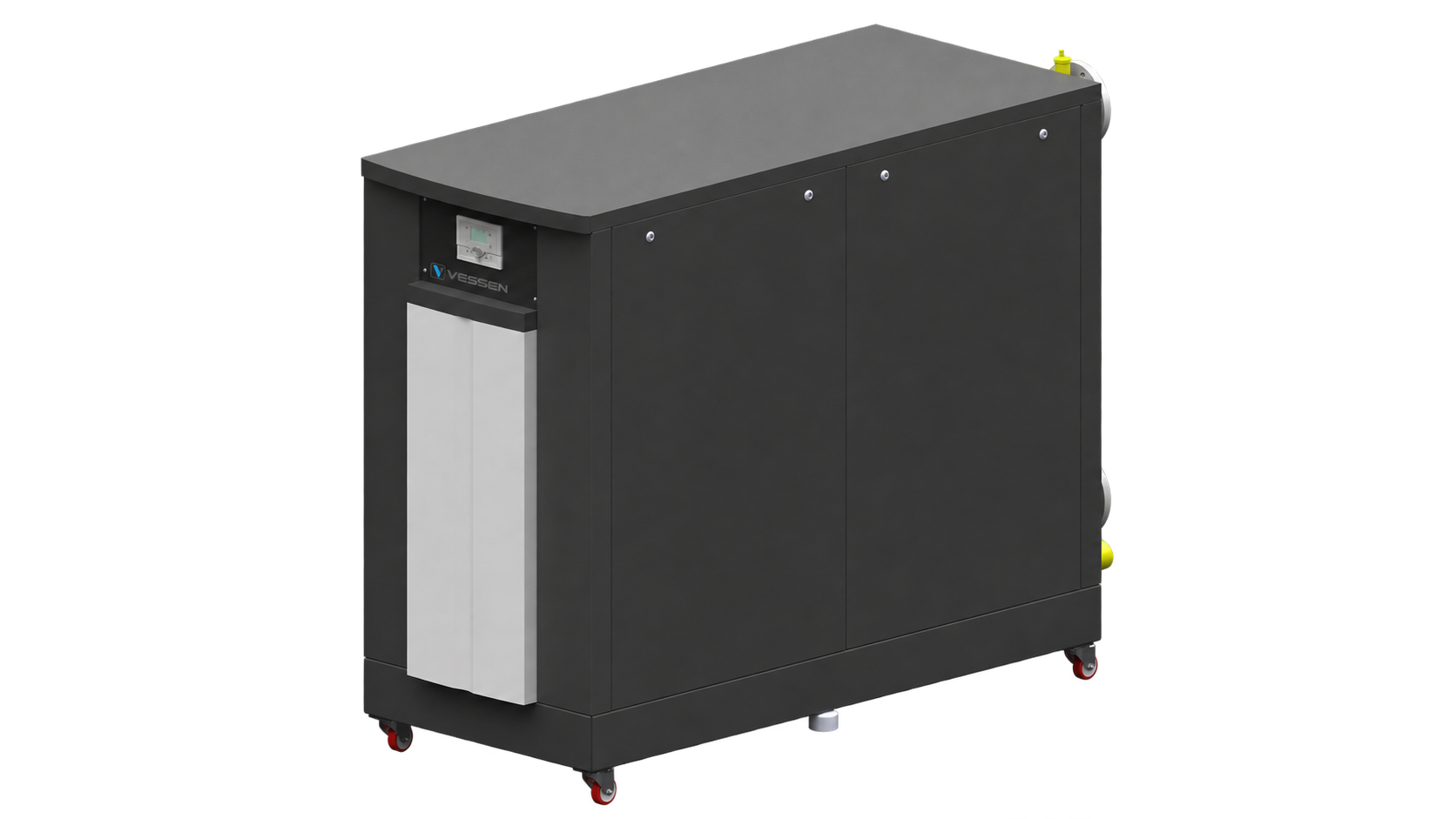

2. Вариант А: один VESSEN FX1200

Проверка максимума: 1 170 − 1 000 = 170 кВт запаса по паспортной выходной мощности на режиме 80/60.

Проверка минимума: 134 − 70 = 64 кВт. Минимальная полезная мощность котла выше нагрузки на 64 кВт. Если система не имеет достаточной тепловой инерции, буферной ёмкости или иных предусмотренных проектом способов согласования, непрерывная модуляция на 70 кВт невозможна — будут циклы включения и отключения.

Отказоустойчивость: остановка единственного источника означает потерю всей установленной мощности, если другого независимого источника нет.

3. Вариант Б: каскад из трёх VESSEN FX450

Максимум: Qₘₐₓ = 3 × 428,7 = 1 286,1 кВт. Зимнюю потребность 1 000 кВт каскад покрывает.

Минимум: при работе одного котла минимальная паспортная полезная мощность составляет 44 кВт. Следовательно, нагрузка 70 кВт лежит внутри диапазона отдельного работающего модуля при условии корректной каскадной автоматики и гидравлической схемы.

Отказ одного котла: Qₙ₋₁ = 2 × 428,7 = 857,4 кВт. По сравнению с требованием 1 000 кВт дефицит 142,6 кВт. Это не полный резерв N+1, несмотря на наличие трёх котлов.

4. Вариант В: четыре VESSEN FX450, если необходим полный N+1

Полная установленная мощность — 4 × 428,7 = 1 714,8 кВт.

После отказа одного котла остаётся 3 × 428,7 = 1 286,1 кВт ≥ 1 000 кВт. По критерию паспортной выходной мощности на 80/60 пример соответствует требованию «выдержать расчётный максимум при отказе одного агрегата».

Но избыток установленной мощности сам по себе не означает оптимальность решения: необходимо сравнить инвестиции, электрические затраты насосов, газоснабжение, дымоходы, место, регулирование и надёжность. Возможны и смешанные конфигурации, если они поддерживаются производителем и проектом.

5. Почему нельзя делить номинал на «модуляцию 8:1»

В каталоге серии FX указан коэффициент модуляции 8:1, однако для инженерной проверки стабильной минимальной нагрузки следует пользоваться отдельной строкой минимальной полезной мощности при нужном температурном графике. Номинальная тепловая производительность горелки, её входная тепловая мощность и полезная выходная мощность котла — не одинаковые величины. Деление числа из названия на 8 может дать неверный результат.

В реальном проекте дополнительно нужны минимально допустимый расход воды, алгоритмы ведущего/ведомых котлов, работа обратных клапанов, условия отключения отдельных модулей и особенности дымоудаления при частичной работе.

Инженерный вывод

Для нагрузки 1 000 → 70 кВт один FX1200 подходит по максимальной выходной мощности, но не покрывает минимальную нагрузку одной лишь плавной модуляцией. Три FX450 позволяют более низкую непрерывную мощность одного модуля, но не обеспечивают полный резерв N+1 на 1 МВт. Четыре FX450 проходят упрощённую проверку N+1 по мощности, хотя их экономическая и техническая целесообразность требует отдельного проекта.

Вопросы проектировщиков

Сколько котлов нужно для 100-процентного резерва? Зависит от полезной мощности каждого котла на фактическом температурном графике и от того, какая нагрузка должна сохраняться после отказа. Формула для одинаковых агрегатов: (N − 1) × Qкотла ≥ Qтребуемая_после_отказа.

Всегда ли каскад экономичнее? Нет. Без часового профиля потребления, паспортных кривых КПД, схемы насосов и анализа циклирования процент экономии будет предположением.

Источники: каталог VESSEN 2026, версия 9, стр. 6–9; СП 89.13330.2016, Росстандарт. Требования к резерву определяются категорией и назначением котельной, применимыми нормами и техническим заданием, а не автоматически всеми проектами.
